ヘッドホンジャックは、ヘッドホン、マイク、スピーカーなどのオーディオ機器を接続するための端子です。特に3.5mmや6.35mmといったサイズのジャックは、モバイルデバイスやオーディオ機器で広く使われており、音声の入出力において欠かせない存在です。この記事では、オーディオジャックとヘッドホンプラグの役割や仕組み、さらにGeekomミニPCにおける統合例について、分かりやすく解説していきます。
ジャックソケット（オーディオソケット／電話ソケット）は、音声信号の伝送に使用される円筒形のコネクタです。ヘッドホンやマイク、スピーカーといった機器に搭載されており、これらを接続することで、音声の送受信を可能にします。ジャックにはさまざまな種類があり、サイズ（3.5mm、6.35mmなど）や極数（TRS、TRRSなど）によって用途や互換性が異なります。
ジャックは、アナログオーディオ信号の標準的な入出力インターフェースとして設計されており、機器同士の互換性を保ちながら、スムーズな接続と安定した音声伝送を実現しています。
オーディオジャックとヘッドホンプラグの違い
オーディオジャックとヘッドホンプラグは、音声信号をデバイス間でやり取りするうえで欠かせない基本的なコンポーネントです。
オーディオジャックは、ヘッドホンやイヤホンなどを接続するための“受け口”で、デバイス側に搭載されているポートです。ここにヘッドホンプラグと呼ばれる“差し込み側”のコネクタを挿すことで、音声信号を確実に伝送できる接点が構成されます。
これらは、スマートフォンやノートパソコンはもちろん、プロ用のオーディオインターフェースなど、幅広い機器で利用されています。アナログ・デジタルのいずれの音声接続においても、ジャックとプラグは高い互換性と安定性を提供し、クリアで途切れのない音質を実現します。
たとえば、有線ヘッドホンで音楽を楽しむときも、オーディオミキサーに機器を接続する際も、この2つのコンポーネントが正しく機能することで、高品質なサウンド体験が可能になるのです。
ジャックプラグの歴史と進化
現在も多くのオーディオ機器で使われている6.35mmジャックは、実は1878年に電話交換機で初めて使用されたという長い歴史を持つコネクタです。
その後、6.35mmの小型・携帯版として登場したのが3.5mmプラグ。もともとは電話関連機器向けに開発されましたが、1979年に登場したソニーの「ウォークマン」などに採用されたことで一気に普及し、ポータブルオーディオの定番となりました。

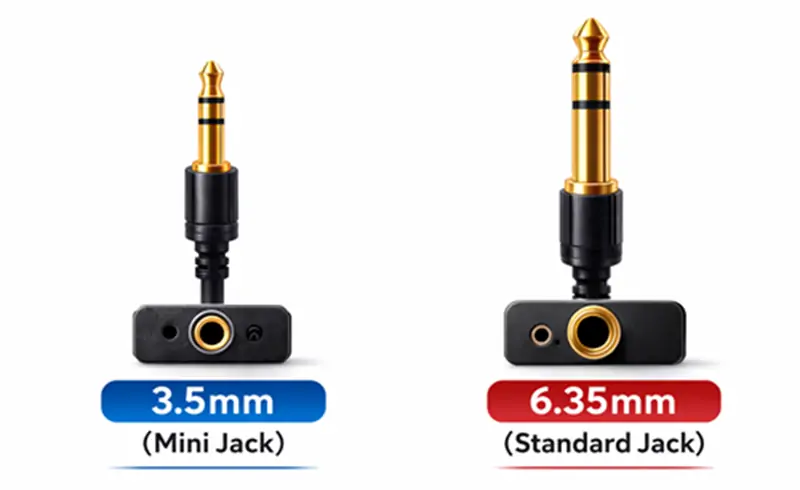

ジャックプラグの進化と規格（3.5mm・6.35mm）
ジャックプラグは、ギターやキーボード、スピーカーなど、あらゆるオーディオ機器の接続に欠かせない存在です。
もともとは6.35mmジャック（いわゆる標準プラグ）が主流でしたが、これを小型化した3.5mmジャックが登場し、携帯型のラジオやウォークマン、スマートフォンなどで一気に普及しました。
最近では、マイク付きのイヤホンやヘッドセットが増えたことで、音声の「出力」と「入力」の両方を1本のケーブルで扱えるTRRS（Tip-Ring-Ring-Sleeve）規格の3.5mmプラグが広く使われています。この4極構造により、ステレオ音声に加えてマイクの音声信号も同時に伝送できるようになります。
ただし、デバイスによっては音声出力とマイク入力が別々のポートになっているものもあるため、TRRSプラグを使う際には分岐アダプターが必要になるケースもあります。
また、ミニPCなどのコンパクトな機器では、音声出力とマイク入力を一体化した「コンボジャック」が採用されていることもあります。こうしたデバイスでは、TRRS対応のヘッドセットをそのまま接続するだけで、通話や録音も快適に行えます。
有線ヘッドホンからワイヤレス技術への移行
最近では、Bluetoothアダプター（ワイヤレスジャック）を使うことで、従来の有線ヘッドホンをワイヤレス化することが可能になりました。これにより、ケーブルの煩わしさから解放され、より自由な使い方ができるようになります。
ただし、ワイヤレス接続には音質の劣化やレイテンシー（音の遅延）、さらには他の無線機器との干渉といった問題がつきものです。そのため、特にゲームや音楽制作などリアルタイム性や高音質が求められる用途では、3.5mmジャックを使った有線接続の方が安定しており、遅延も少ないという利点があります。
一方で、動画視聴やオンライン会議など、そこまで厳密な音質を求めない場面では、ワイヤレスの利便性が大きなメリットになります。
ジャックソケットの種類
世界中のオーディオ機器で広く使われている3.5mmジャックは、まさに汎用性の高いオーディオ接続の標準規格です。スマートフォンやノートPC、ミニPCなど、さまざまなデバイスで共通して利用できるため、接続の手間が少なく、高い互換性が保証されています。
一方で、音楽スタジオやライブ現場などプロフェッショナルな環境では、より堅牢で信号の安定性に優れた6.35mmジャック（標準ジャック）が主に使われています。こちらはギター、アンプ、ミキサーなどとの接続に最適化されており、耐久性や信頼性が求められるシーンで重宝されています。
3.5mm ジャックプラグ
モノラル（TS）タイプの3.5mmジャックは、2つの接点（TipとSleeve）を備えており、1チャンネル（モノラル）音声の伝送に使用されます。
一方、ステレオ（TRS）タイプの3.5mmジャックは、3つの接点（Tip・Ring・Sleeve）を持ち、左右2チャンネル（ステレオ）音声の伝送が可能です。
リング部分の導体は、追加のオーディオチャンネルやマイク信号などの複数信号の伝送にも対応できます。
💠メリット：
- ジャックソケットは広く普及している標準規格であり、多くのオーディオデバイスとの高い互換性があります。
- プラグの接続は非常にシンプルで、特別なドライバーやソフトウェアを必要とせず、誰でも手軽に使用できます。
- ヘッドホンやその他のオーディオ機器において、ジャック接続の製品はUSB-CやBluetoothなどのデジタル接続製品よりも一般的に安価です。
- ジャック接続はデバイスの内蔵サウンドカードを使ってアナログ音声を処理するため、別途DAC（デジタル-アナログコンバーター）を用意する必要がありません
💠デメリット：
- ジャックはアナログ信号を使用するため、電磁波や他の機器からの干渉を受けやすく、場合によっては音質に影響を与えることがあります。
- USB-Cポートの普及により、ジャック接続では音楽を聴きながら同時に充電できないといった制約が生じることがあります。
- ジャックケーブルはかさばりやすく、複数のデバイスを接続する際に絡まりやすいといった煩わしさがあります。
- アナログ接続はノイズの影響を受けやすく、音質面でデジタル接続に劣る場合があるのも課題です。
6.35mm ジャックソケット
6.35mmジャックは、主にヘッドホンやスピーカー、楽器用機器との接続に使用される標準的なオーディオコネクタです。具体的には、ミキサー、アンプ、エフェクター、ギター／ベースなどのプロフェッショナル音響機器に広く採用されています。
3.5mmジャックと比べてサイズが大きく、堅牢性が高いため、スタジオやライブ会場などの現場で信頼性のある接続を求められる場面に最適です
◆モダンなコンボジャックと代替規格
近年では、XLR／TRSコンボジャックなどの多目的コネクタが登場しています。これらは、XLR（キャノン）と6.35mm（TRS）ジャックを1つのポートに統合した設計で、マイク入力・ライン入力の両方に対応できる柔軟性を持ちます。
オーディオジャックとヘッドホンジャックの構成
オーディオジャックとヘッドホンプラグは、音声信号を正確にやり取りするための重要なパーツです。
通常、オーディオジャックは機器本体にあるメス型のソケットで、ヘッドホンプラグはそこに差し込むオス型のコネクタです。このプラグは「ティップ」「リング」「スリーブ（TRS）」という構造を持ち、それぞれが左右の音声チャンネルやグラウンド信号を担当しています。
プラグには、信号の混線を防ぎ、クリアな音を届けるための絶縁帯が組み込まれています。構造は用途によって異なり、2極（モノラル）、3極（ステレオ）、4極（マイク付き）といったバリエーションがあります。
また、ジャックやプラグのサイズや形状も、安定した接続や音質を保つうえで大きな役割を果たしています。
これらの仕組みを理解しておくと、ヘッドホンで音楽を楽しむときや、プロ向けの音響機器を使う場面で、より快適で信頼性の高いオーディオ環境を構築するのに役立ちます。
オーディオ信号の互換性と接続性
3.5mmジャックは、スマートフォンや携帯音楽プレーヤーなどで広く使われており、日常的なヘッドホン接続の定番です。一方、6.35mmジャックは音質や耐久性が重視されるプロフェッショナル用途に適しており、スタジオ機材やライブ音響の現場で今もなお主流です。これらのジャックには、モノラル（2接点）とステレオ（3接点）の両タイプが存在します。
6.35mmジャックは、DJ機材やPAスピーカー、アンプの接続にもよく使われており、高い信頼性が求められるシーンに適しています。
1. 互換性のあるデバイス
3.5mmジャック：スマートフォン、タブレット、ノートPCなどの一般的なデジタル機器で主に採用されています。
6.35mmジャック：アンプやミキサー、スタジオモニターなどのプロ機器で使用され、音質や耐久性が重視される環境で活躍します。
2. ミニPCとの使用
USBタイプCプラグはその対称的で楕円形の形状が特徴で、現代のデバイスの標準となっています。加えて、そのコンパクトなサイズと向きを気にせず挿せるリバーシブルデザインは、その人気の要因となっています。このジャックはミニゲームPCにも利点があり、高速データ転送、充電、オーディオ伝送をサポートしています。
このように、これらのジャックは新しいデバイス技術と機能に適応しています。
3. アダプターとコンバーター
USBやBluetoothによるデジタルオーディオ接続も普及していますが、多くのユーザーにとってはアナログ接続（3.5mmジャックなど）の方が音質や安定性で優れていると感じられる場合もあります。
古いデバイスでは、ヘッドホンとマイク用に別々のジャックを備えていることが多く見られますが、現代のミニPCでは、両方の機能に対応した1つのコンボジャックが主流です。必要に応じて、変換アダプターや分岐ケーブルを使うことで、さまざまなプラグに対応可能です。
さらに詳しく知りたい方は、こちらのYouTube動画でジャックプラグの解説をご覧いただけます。
よくある問題と解決策
ジャックソケットは、シンプルなオーディオ再生には十分対応できますが、高解像度オーディオやデジタル信号処理には対応していないため、最新の音響技術を求めるユーザーにとっては物足りなさを感じるかもしれません。
また、使用を重ねるうちにソケットが緩んだり、接点が摩耗したりすることがあり、音が途切れたりノイズが入ったりする不具合が生じることもあります。
1. 接続が不安定、または音が出ない場合
ミニPCで音が出ない、または接続が不安定になる原因としては、プラグやジャックの損傷・汚れ・接触不良などが考えられます。以下のチェックポイントを試してみましょう：
- ヘッドホンジャックやプラグに目立つ損傷がないか確認します
- 小型ブラシや圧縮空気でジャック内のホコリやゴミを除去します
- 音量がミュートやゼロになっていないかを確認します
- 別のケーブルやヘッドホンを使って動作確認してみましょう
2. ジャックプラグの摩耗と耐久性
ジャックやプラグは頻繁な抜き差しで摩耗する可能性があります。接触不良やガタつきを防ぐには、次の対策がおすすめです：
- 定期的に掃除を行う（圧縮空気や柔らかいブラシで優しく）
- 無理な角度で挿抜しないようにし、物理的ストレスを避ける
3. トラブルシューティング
マイクが認識されない・音声を拾わない場合は、以下の点を確認してください：
- 端子の種類（TRS／TRRS）がデバイスに合っているか？
- マイクが正しく接続されているか？
- PCのオーディオ設定でマイクが有効になっているか？
- ジャックの汚れやケーブルの断線がないか？必要に応じてアクセサリーの交換を
オーディオジャックとヘッドホンプラグの未来
テクノロジーが進化する中で、オーディオジャックとヘッドホンプラグの未来は、デジタルオーディオ信号やワイヤレス接続の発展によって大きく変わると予測されます。従来のアナログオーディオジャックテクノロジーの進化に伴い、オーディオジャックやヘッドホンプラグのあり方も大きく変わりつつあります。従来のアナログ接続は今後も一定の役割を果たしていくと考えられますが、一方でデジタルオーディオ信号やワイヤレス技術の普及によって、新しい接続方式へと移行する動きが加速しています。
- ワイヤレス化の進展：Bluetooth対応のイヤホンやヘッドホンは、ケーブルから解放される利便性と自由度の高さから、一般ユーザーを中心に急速に普及しています。
- デジタル接続の増加：USBやLightningといったデジタル規格は、音声信号だけでなく電力も同時に供給できる点が評価され、今後の主流となる可能性があります。
- プロフェッショナル用途の継続：音楽制作やライブ現場では、アナログとデジタルを組み合わせたミキサーやオーディオインターフェースが依然として活躍しています。特に6.35mmジャックは、その信頼性と互換性の高さから、ミュージシャンや音響エンジニアにとって欠かせない存在です。
最終的に、オーディオジャックとヘッドホンプラグの今後は、ユーザーの使い方やニーズ、そして技術革新のスピードに左右されるでしょう。今後も、より高音質で利便性の高い新たな規格や製品が登場することが期待されます。
結論
3.5mmおよび6.35mmのオーディオジャックは、ミニPCにおいてもアナログ音声の入出力手段として広く活用されています。これらのイヤホンジャックの種類は、長年にわたりさまざまなオーディオ機器との接続に使用されてきた実績ある規格です。
その仕組みや接続方法、デバイスへの組み込み方を理解しておくことで、より快適で安定したオーディオ環境を構築することができるでしょう。
